传统的无功补偿、无源滤波装置由于结构单一,器件安装固定,空间利用率不高,不能灵活改变补偿、滤波方式或增减补偿、滤波容量,维修维护不方便。
我公司设计了单元模块式结构的无功补偿、滤波模块,组装与拆卸灵活,维修维护更方便。每个无功补偿、滤波模块由电容器、电抗器、投切开关、熔断器组及其附件组成,集中装配在一个小的安装结构内,形成一一个单元模块, 几个单元模块可像搭积木-样组合并安装到同一个柜内,从而可拼装成不同容量的无功补偿、滤波装置,这种结构称为单元模块式结构。单元模块式结构具有结构紧凑、整洁美观、易于集约化生产,组装快捷方便,便于维修维护等优点,其优越性是传统结构所无法比拟的。
可安装于GCS、GGD、 MNS、 GCK等多种柜型的柜体内,安装方式简单方便。
>在工程设计中更适合与开关柜成套厂家配套。
>多个单元模块可任意组合安装于同一柜体内,方便实现所需功能,以适应不同负荷的需要。
>单柜总容量比传统安装结构至少增加一倍以上,且增减容量只需加减单元模块即可,简单、灵活、便捷。
>有三种电容器投切开关供选配,组装方便,结构紧凑,布局新颖合理。
>垂 直母线系统带低压熔断器保护,安全性高。母排安装无需打孔,配套母线夹安装。
>根 据系统谐波含量选择串联电抗器的无功补偿单元模块,可抑制谐波,保护电容器,防止谐振,减少谐波污染。
>当注 入系统的高次谐波电流超过国家标准限值时,需要治理谐波,可选择具有滤波功能的单元模块,滤波电容器与滤波电抗器串联形成的低阻抗LC滤波通道,以达到滤除谐波电流,减少谐波电流对电网系统的影响,降低系统电压畸变率的目的。同时向负载侧提供容性的基波无功功率,提高系统功率因数。
>在三相不平衡系统中, 可选择分相补偿、滤波单元模块,以改善不平衡性。
三种投切开关的特点
>SYWK型晶闸管开关是接受触发信号对电容器进行快速投切的电子型功率器件,由反并联的可控硅模块、散热片、风扇、过零触发模块及保护器件等组成,投切电容器时先经过过零触发模块采样,当晶闸管两端电压在2~6V时投入电容器,产生的合闸涌流仅为电容器额定电流的1.5~1.7倍,避免了全电压下投入电容器对开关及电容器的损坏。

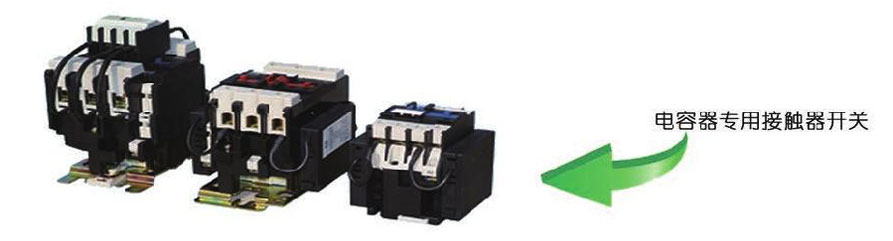

>SYCR系列电容器专用按触器,专用于交流50Hz (60Hz) ,额定工作电压400V的无功功率补偿装置中接通和分断电容器。其主触头采用具有非线性电阻特征的合金(这种非线性材料在温度升高时电阻.上升极快,可有效的抑制涌流;这种材料在正常I作时的电阻很小,损耗很低)触头能够有效抑制电容器在投入瞬间所产生的涌流。
>SYZF型电容器智能复合开关是低压无功补偿装置中电容器投切、运行工作的-种智能化开关器件,属高新技术产品。应用微电脑逻辑程序控制技术,配以原装进口大功率、高耐压可控硅作为瞬间通断的开关元件,由磁保持继电器大容量触点承载电容器在线通流运行;保证过零投切、无涌流、触点不烧结、能耗小、不发热、不产生谐波污染;实现电容器平滑投切,延长使用寿命,提高电能质量;同时开关具有缺相保护、失压保护、空载保护与自诊断故障保护功能。

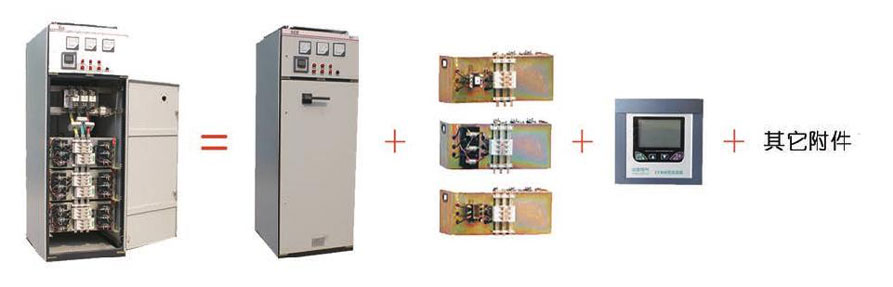

模块化组装示意图
使用环境
>环境温度范围为40C ~ +45C
>相对 湿度不超过95%
>海拔高度不超过2000米(超过2000米的采用高原型器件)
>周围介质无爆炸及易燃危险品,无足以损坏绝缘及腐蚀金属的气体,无导电尘埃
>安装地点无剧烈振动及颠簸,安装倾斜度不大于5°

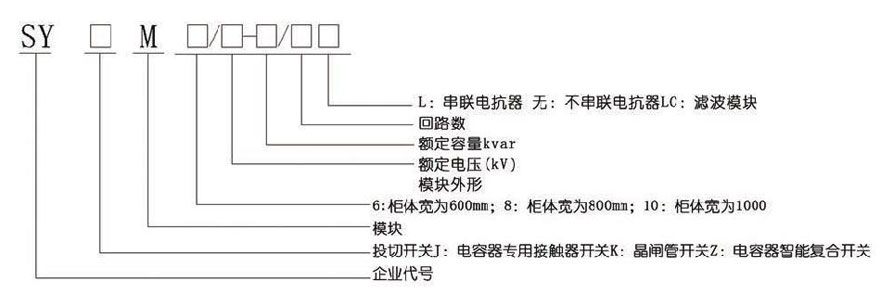

型号说明
技术参数
>额定电压: 0.4~ 1. 2kV
>配电柜内部温度限制: 24小时平均温度+45C 以内
>防护等级:模块IP00
>冷却方式:自冷/强迫风冷
>抑制 谐波的单元模块电抗率: 4. 5% ~ 7% 12%~ 14%
>滤除谐波的单元模块滤波次数: 5次、7次、11次,滤除率可达到75%
