低压电动机就地补偿装置

发布时间：2021-09-10

全国供用电规则规定:无功电力应就地平衡。对容量较大、负荷平稳且经常使用的用电设备宜单独就地补偿。就地补偿装置位于低压配电线路末端的负载处，直接提供负载所需要的无功功率，减小低压配网的无功流量，降低线损和线路电压降。

SYDMQC型低压电动机就地补偿装置主要用于0.4kV ~ 1.2kV、50Hz 配电系统中，对单台三相异步电动机和变压器等感性负载进行无功就地补偿，达到提高其功率因数、改善电压质量、降低线路损耗、增加出力、节约电能之目的。

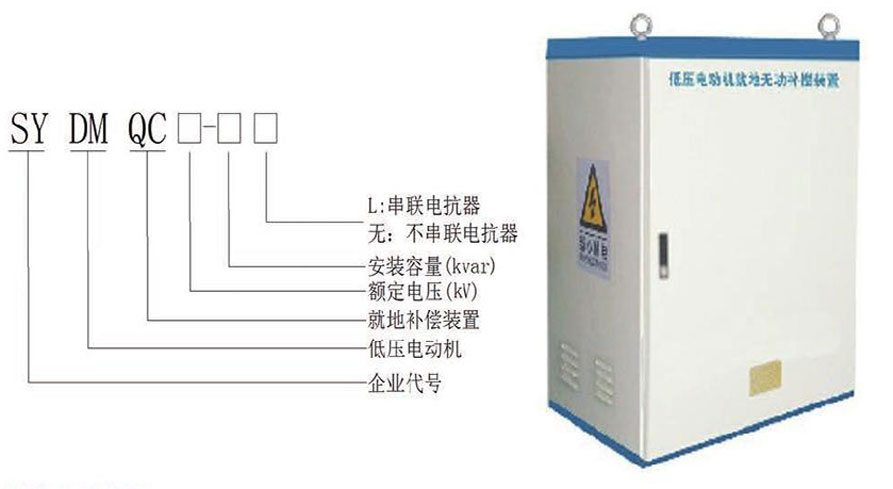

型号说明及图片

就地补偿作用

>可减少供电电网、配电变压器、低压配电线路的负荷电流
>可减少配电线路的导线截面和企业配电变压器的容量
>可减少企业配网的有功功率损耗
>补偿点的无功经济当量最大，因而降损效果更好
>可降低电动机的起动电流
>可提升电动机的端电压，提高电动机的效率

注意事项

>防止电容器从电网中断开后电动机产生自激现象
>防止电动机产生自激的电容器容量可按下式选用: QC≤0. 93UIo
>防止过电压。电动机采用就地补偿后，将引起线路稳态电压的升高

>防止系统谐波的影响

功能特点
>用自愈性的并联电容器，具有损耗低、温升低、自愈能力强等特点，提高产品的使用可靠性和寿命
>自放电特性
>电容器内具有短路保护功能，不会因电容器的故障引起电动机停机
>具有短路和过流保护功能
>体积小，重量轻，安装方便，维护简单
>补偿设备随电动机的起动而投入，随电动机的停止而切除
>投资少，短期内便可从电费中收回投资

使用效益
>提高电动机的功率因数
>减少线损、变损
>降低变压器的视在功率
>减少线路电流，可减少导线截面积
>减小电压损失，改善供电电压质量，减少电动机起动电流，提高电动机本身运行的经济性

安装使用条件
>海拔: 2000米及以下
>环境温度: -40C~ +45C
>湿度:小于85%
>安装地点:应无剧烈振动，无腐蚀性气体，无较强热源，应在干燥通风的室内

技术参数
>额定电压: 0.4 kV ~1.2kV
>额定容量: 1 ~100 kvar
>损耗角正切值:低于0. 05%
>电容偏差: 0~+10 %
>绝缘强度:端子与外壳间，工频电压3 kV，1min
>允许过电压: 1.1 倍额定电压下，长期运行
>允许过电流: 1.3 倍额定电流下，长期运行
