低压线路无功补偿装置

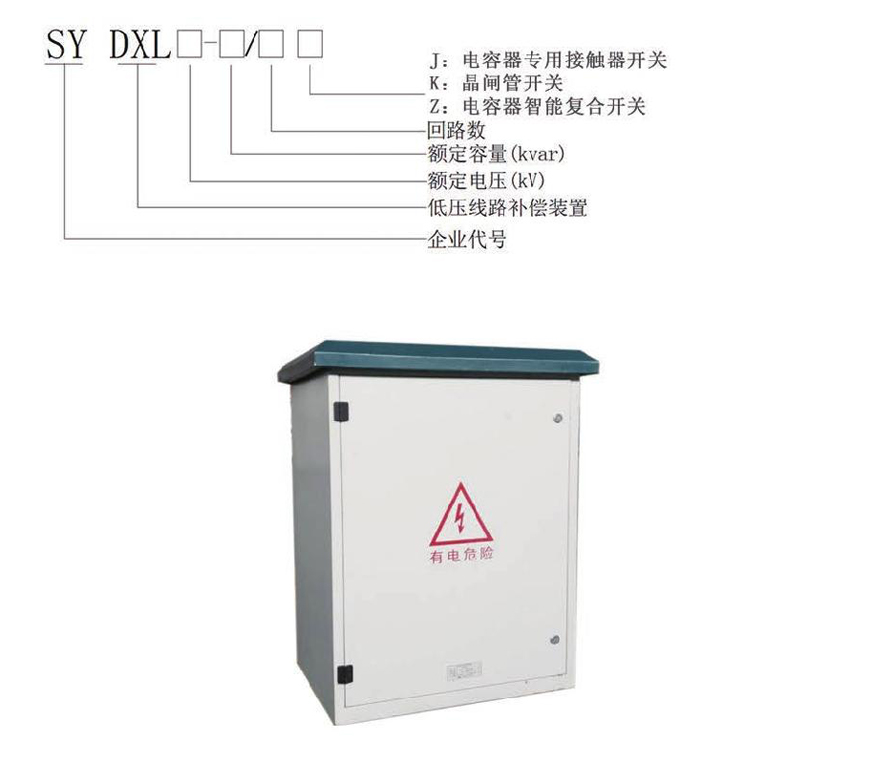

型号说明及图片

线路补偿作用
       自动跟踪补偿负荷无功，提高配电系统的功率因数，降低线路和变压器的电能损耗;改善电压质量，减小压降，提高线路末端电压;减轻配电变压器的负荷;提高配电变压器的负载能力和利用率。

功能特点

>以无功功率为补偿控制的取样物理量，并兼顾功率因数，在运行中既保证线路系统稳定，无振荡现象出现，又兼顾补偿效果。
>根据无功功率预算匹配投切电容器，在满足功率因数要求的同时达到最佳的补偿效果，避免过补和投切振荡。
>补偿方式可选择三相共补、分补、混合补偿，具备手动、自动控制以及投切指示。
>保护功能完备:过压、欠压、缺相、短路、过流、三相不平衡、谐波越限。
>安装、操作简单，运行可靠，维护方便。
>支持远程通信，远程抄收、设置数据，实现远方监控。
>支持就地无线、红外方式抄收、设置数据。
>可查询、显示、记录、保存各类监测数据和历史数据;控制数据可预置、更改、查阅，停电可保持。

技术参数
>额定电压: 0. 4kV
>额定频率: 50Hz
>无功补偿容量: 10~180kvar

使用环境
>防护等级: IP33
>环境温度: -40~ +45° C
>海拔高度: 2000米及以下
>设备安装: 与地面垂直面倾斜度不超过5。
?安装地点:应安装在无剧烈振动和冲击的地方，以及不足以使电器元件受到腐蚀的场所
