SYTBB型高压无功自动补偿装置

发布时间:2021-09-10
SYTBB型高压无功自动补偿装置
概述
       我公司通过多年对高压无功补偿设备现场运行情况的调查和了解发现,大多数高压补偿装置为手动投切。手动投切存在很多弊端,在用电负荷较小时,易造成过补,过补的情况下向系统反送无功,对系统造成危害,在用电负荷较大时,又欠补。过补和欠补都会使系统功率因数下降,线路损耗增加,电能质量下降,致使用户长期增加电力投入成本,造成了很多不必要的经济损失和负担。

       SYTBB型高压无功自动补偿装置是我公司针对高压电力用户进行无功补偿的成套设备。该装置是机电结合的高科技产品,由本公司的高压智能补偿控制器通过控制电容器投切开关实现自动补偿的功能。


型号说明及图片

特殊的保护功能
>电容器的保护:电容器内部带有过热熔丝,温度过高时熔断;每-相电容器外部装有喷逐式熔断器,过流一定值时熔断,起到保护作用。
>电抗器的保护:当电能质量参数与设计不相符时电抗器温度会升高,电抗器每-相绕组上都有一只温度传感器,传感器会将信号传回控制器,控制器停止该组电容器运行并发出报警。
>能抵抗严 重的谐波干扰,不会出现控制电压误判并引起误动作。
>具有动态自检功能,控制器内部控制参数出错以及非严重性故障均可报警并闭锁。
>当出现电网电压过高或过低时,自动切除电容器后报警并闭锁,故障消失后可自动恢复工作。
>装置具备上电保护、掉电保护、过压保护、欠压保护、欠流保护、过流保护等多种保护功能。
>实时检测系统谐波情况,当谐波超标时立即切除电容器,防止谐振发生引发事故,同时发出报警信号。
>具有两相电流差保护和开口三角电压保护功能。每组电容器故障时切除并闭锁该组电容器,其它电容器组正常运行。两相电流差保护为过电流保护,分两段,一段为无时 限速段保护,二段为延时保护,动作时间为0. 3S~1S。开口三角电压保护为不平衡电压保护,分两段,-段为无时限速段保护,二段为延时保护,动作时间为0. 1S~0. 2S。

技术参数
>额定电压: 3kV ~ 35kV
>串联电抗器电抗率: 1%, 4.5~6%, 12~ 13%
>额定 频率: 50Hz
>相数: 3相

结构与功能特点
>户内:标准配置是由-台含控制部分的高压电容电抗柜和若干高压电容电抗柜组合而成。含控制部分的高压电容电抗柜由避雷器、高压隔离开关、电流互感器、电容器、电抗器、投切开关、放电线圈、喷逐式熔断器、控制器等组成。高压电容电抗柜由电容器、电抗器、投切开关、电流互感器、喷逐式熔断器和放电线圈等器件组成,具有独立的保护及手动操作功能。每台含控制部分的高压电容电抗柜有一个控制室,起到测量、保护及手动投切电容器的作用。
>户外:框架围栏式结构,即可拆式网门护栏在电容器组和电抗器等设备的四周,围栏和设备间留有检修通道。
>喷逐式熔断器与电容器串联,当该电容器内部有部分串联段(50%~70%)击穿时,熔断器动作,将该台故障电容器迅速从电容器组切除,有效防止故障扩大。

>放电线圈并联在电容器回路,当电容器组从电源退出运行后,能使电容器上的剩余电压在5分钟内自额定电压峰值降至50V以下。
>氧化锌避雷器并接在主线路上,以限制投切电容器组所引起的操作过电压。
>串联电抗器串接在电容器回路中,以限制投切电容器组中的高次谐波,降低合闸涌流。串联电抗器的电抗率仅对于限制合闸涌流的选用0.1%~1%,对于限制5次以上的谐波,选用4. 5%-6%,对于限制3次以上谐波,选用12%~13%。 可选择铁芯电抗器或空芯电抗器。结构设计合理,热、动稳定性好,柜式的带电显示器主要用来显示装置的带电状态,装置具有强制闭锁功能;室外装置有围栏,确保运行和维护人员安全。
>对于装置的外形尺寸、颜色及进线方式,可根据用户要求进行设计。
>SYGK型高压无功补偿控制器是根据国家DL/T604-2006行业标准而设计的,本控制器以高质量的MCU为核心,采用交流电压电流采样FFT分析技术,128 x 64点阵液晶中英显示。该控制器功能完善,外观合理美观。适用范围广(660V~110KV), CT (X/5或X/1), 具有过压、欠压、过流、谐波、过温、电压开口三角、电容器过流等多种保护功能,且多种电容编程方式。具有超强的抗干扰能力。广泛用于高压无功补偿、谐波治理等各种场所,是国内目前先进可靠的高压无功补偿控制器。有RS232/485通信接口,标准Modbus通信协议,可联网远程修改各种参数,可远程遥控投切电容器,实现“四遥”功能且集成电压开口三角保护,电容器过流等保护。


性能指标

>装置允许在工频1.1倍额定电压下长期运行
>装置允许在由于过电压和高次谐波造成的有效值1.3倍额定电流的稳态过电流下连续运行
>采用真空接触器或真空断路器作为电容器组的投切开关(10kV以下采用真空接触器或真空断路器,10kV以上采用真空断路器或SF6断路器)


使用环境
>环境温度: -45C ~ +55C
>相对湿度:不超过85%
>大气压力: 80 ~110kPa
>使用地点不允许有爆炸危险的介质,周围介质中不应含有腐蚀性金属和破坏绝缘的气体及导电介质,不允许充满水蒸汽汲有严重的霉菌存在
>使用地点应具有防御雨、雪、风、沙的措施
>贮存温度: - 35C ~ +85C,在极限值下不施加激励量,装置不出现不可逆变化,温度恢复后装置应能正常工作
>户内或户外

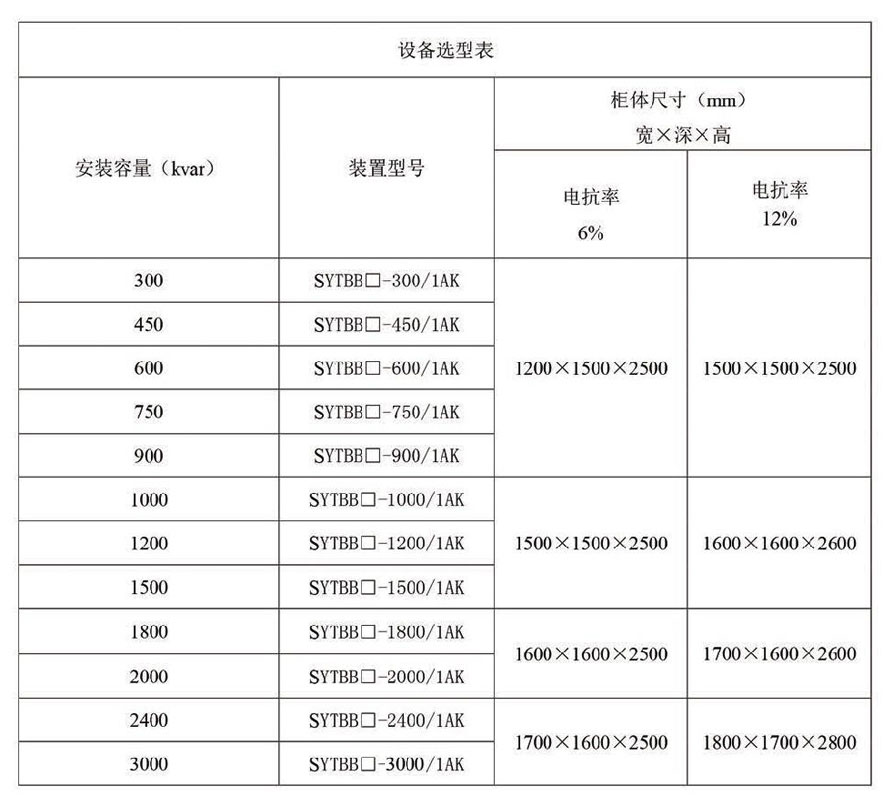

设备选型表



选型说明
>额定电压 6kV~35kV, 6kV、 10kV为柜式结构,35kV为框架式结构。
>可按用户要求设置单星型接线开口三角保护或双星型接线中性点不平衡电流保护。
>容量超出表中数据时,请与我公司联系具体配置方案。
>上表是6kV、10kV 选型方案,35kV时, 请先垂询本公司。
>投切开关可选用真空接触器或真空断路器,当单组容量超过1500kvar时,宜选用真空断路器。
>每组电容器都要串联电抗器,电抗率为1%、6%、 12%。
>重要提醒:请注明装置前端是否选装高压隔离开关。
