SYGMQC型高压电动机就地补偿装置

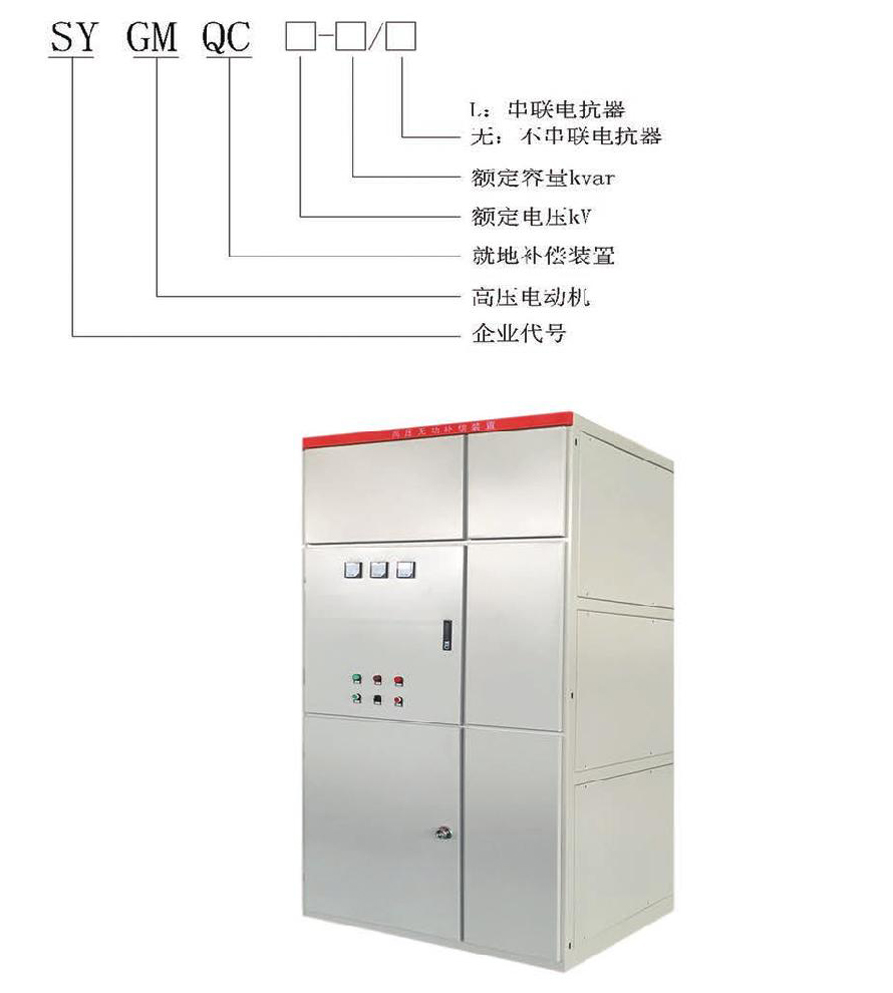

型号说明及图片

安装使用条件
>环境温度:-25C心+45C.
>海拔高度:不超过2000米(其它海拔订货时应说明)
>相对湿度:不超过85%
>安装场所:应无剧烈的机械振动;应无有害气体及蒸汽;应无导电性或爆炸性尘埃
>最高工作电压:不应超过额定电压的1.1倍
>最大工作电流:不应超过额定电流的1.3倍

使用效益

>减少线路中的电流，降低线路和变压器等设备的有功损耗
>减少线路 导线的截面积
>增加变压器有功出力
>改善电压质量,减小压降，提高线路末端电压
>减少电动机起 动和运行电流，提高电动机本身运行的经济性

功能特点
>就地补偿装置安装简单、操作方便、使用安全。
>装置为金属封闭柜,柜体接地可靠，柜体后部用网格封闭，电容器通风散热性能好。
>配有高压带电显示器和电磁锁，具有强制闭锁功能，确保运行和维护人员安全。
>设备投资少,短期即可收回成本。
>与电动机并联连接，与电动机同时起动和停止运行。
>无功就地补偿容量按照小于电动机空载无功容量计算，避免和电动机产生自激振荡。
>可串联抑制谐波的电抗器。
>采用优质三相高压自愈式电力电容器，具有介质损耗小、运行温度低、可靠性高、使用寿命长、体积小、重量轻等特点。放电起始电压高和密封性能好是其突出特点。其电容器内置放电组件，使装置脱离电网后，可在5分钟内将残余电压降至50V以下，安全可靠。
>采用高压喷逐式熔断器作为单台电容器的短路保护，确保设备安全运行。
