钢铁、石油化工、冶金、煤炭以及印染等行业的负荷在工作过程中产生大量谐波，对电力系统;造成严重的污染，影响供电质量。无源滤波补偿装置可就地吸收谐波源产生的谐波电流，是抑制谐波污染的-种有效措施。无源滤波补偿装置主要由滤波电容器、滤波电抗器和无感电阻适当的组合而成，运行中与谐波源并联，起到滤波作用并兼顾无功补偿和调压的效果。

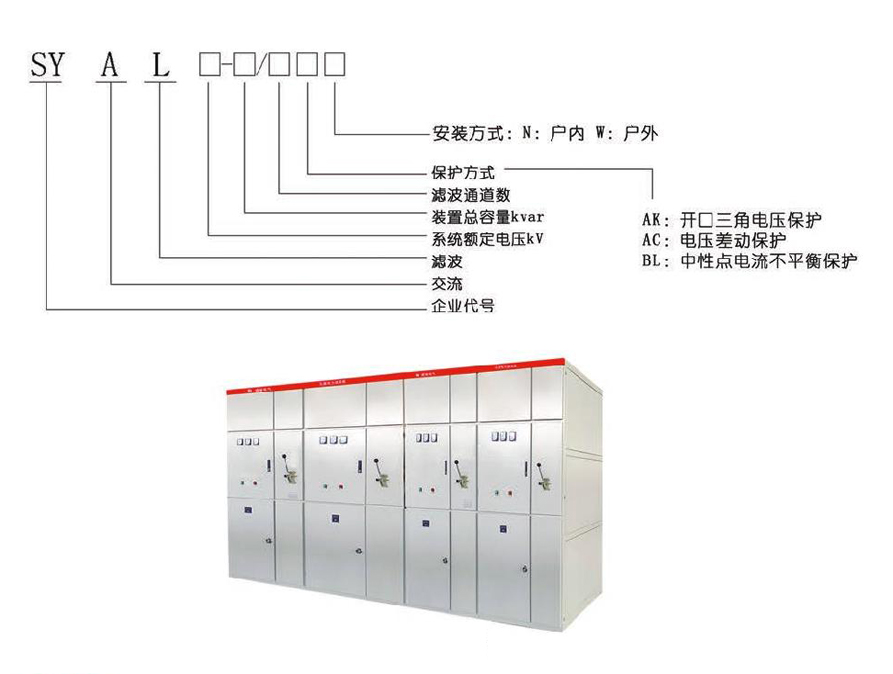

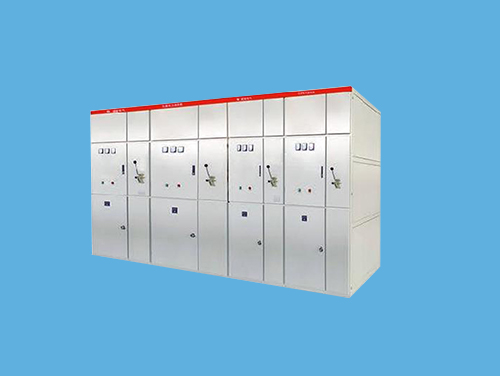

型号说明及图片
性能指标
>电压畸变率:限制在GB/T14549-93《公用电网谐波》标准规定值以内
>谐波电流:小于GB/T14549-93《公用电网谐波》标准规定值
>谐波滤除率: 65% ~ 70%
>功率因数: >0. 95
>工作电压、 电流允许偏移:装置允许在1.1倍的额定电压或1.3倍的额定电流下长期工作
>主接线方式: H5、H7为单星型单调谐滤波器，H11以 上采用高通滤波器。35kV以. 上为电容器串接后再接成单星型或双星型滤波器>保护功能:装置设计有相应的二:次保护及信号设施。主要有:限时速断、过流、过压、失压、中性点不平衡电流、电压等保护，单台电容器装有外熔断器，具有熔断保护
>其它器件:接地刀闸、放电线圈、避雷器等安全保护装置。隔离开关带有机械联锁装置，熔断器和放电元件均有指示
工作条件
>系统电压:6kV~35kV
>环境温度:- 25C~ +40C
>空气相对湿度:<90%
>海拔高度:不超过2000米
>环境条件:安装场所应无有害尘埃及腐蚀金属和破坏绝缘的气体及其它爆炸性物质
>电压波动范围:-10 %~+10%
>电源频率变化:<1%
>安装位置:安装时与地平垂直面的倾斜度不超过5。
>安装地点:户内或户外
装置特点
>成套性强:整套装置包含断路器、隔离开关、滤波电容器、滤波电抗器、放电线圈、避雷器和喷逐式熔断器等;围栏式结构或柜式结构。
>装置小型化:为运输方便和减小占地面积，成套装置结构紧凑，布局合理，充分考虑了安装和运行维护的简单和直观。
>灵活性强:可以满足城市电网、农村电网和重工业负荷对电能质量的不同要求，可以同时补偿无功，提高系统电压，改善电压畸变率。
>适应性强:我国幅员辽阔，南北方、寒热带和高海拔等区域气候条件差异大，成套装置的不同设计充分满足了其在不同气候条件下的可靠运行。
操作注意事项
>投入时先投入低次滤波通道， 再投入高次滤波通道
>切除时先切除高次滤波通道，再切除低次滤波通道
