概述
KYN28- -12型户内金属铠装中置移开式开关设备(以下简称开关柜)系三相交流50HZ的户内成套配电装置，用于接收和分配3-12千伏的网络电能并对电路实行控制保护及监测。本产品继电器小室面板上可安装各种类型的微机型综合继电保护装置，并可实现系统的智能化控制，具有遥控、遥测、遥信及遥调功能，通过带有通信接口的CAN总线控制现场网络。并具有防止误操作断路器、防止带负荷推拉手车、防止带电关合接地开关、防止接地开关在接地位置送电和防止误入带电间隔，即简称“五防”功能。该柜既能配用VS1 (即ZN63)、ZN12V真空断路器，也可配置进口的VD4真空断路器与VC系列真空接触器。

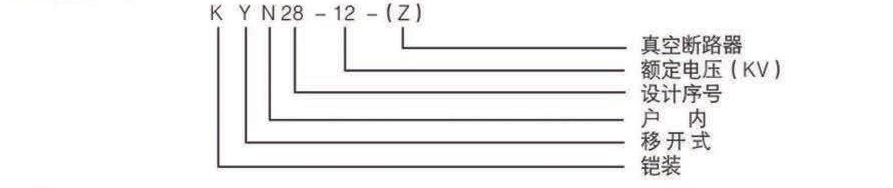

型号说明
使用环境
1、周围空气湿度: 上限+40C，下限-10°C;
2、海拔: 1000m;
3、湿度: 相对湿度:日平均值不大于95%，月平均值不大于90%;水蒸气压力:日平均不大于2 2KPa,月平均值不大于1.8KPa;当温度骤降时可能出现凝露，伴随污秽，本产品适用于以下比正常条件更严酷的两种环境条件;
(1)凝露不频繁(每月平均不超过两次)有轻度污秽;
(2)一般不出现凝露(每年平均不超过两次)有较严重污秽;
4、没有火灾、爆炸危险及严重污秽足以腐蚀金属和破坏绝缘的气体等恶劣场所;
5、没有剧烈震动、颠簸及垂直倾斜度不超过8°的场所。注:
1、允许在-30°C时储运。
2、当海拔超过1000m的地区，按JB/Z102《高压电器使用海拔地区的技术要求》处理，当海拔不超过2000m时， 低压辅助设备不需要采取任何措施。
3、当实际使用条件与上述不同时，应由用户和制造厂双方协商。
符合标准
1、IEC- -298《户内交流高压开关柜订货技术条件》
2、GB3906《3~35KV交流金属封闭开关设备》
3、DLT404《户内交流高压开关柜订货技术条件》
4、GB/T11022《高压开关设备通 用技术条件》
技术数据

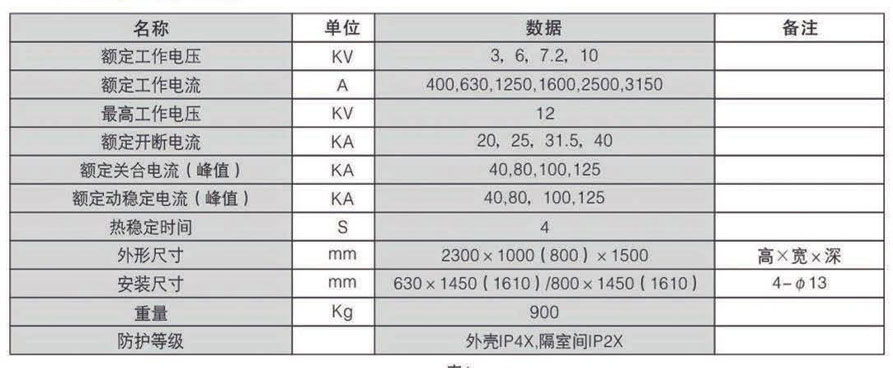

1、主要技术数据(见表1 )

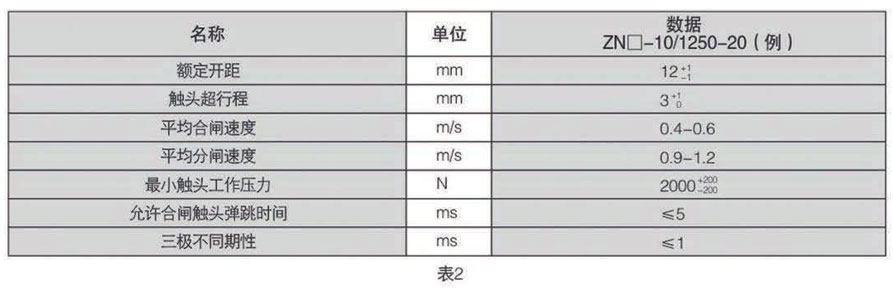

2、断路器调整参数(见表2)

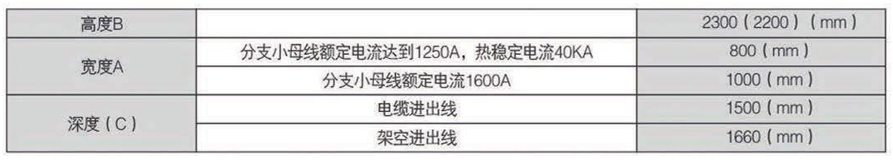

外形尺寸
主要特点
1、柜体结构采用敷铝锌板经CNC机床，使用多重折弯工艺加工之后栓接而成;
2、所有的操作均在柜门关闭状态下进行;
3、防护等级高，可防止杂物和虫害侵入;
4、简单有效地“五防”闭锁，防止误操作;
5、可配用VS1及VD4型真空断路器;
6、更换断路器简单，手车互换型好;
7、柜体可靠墙安装、柜前维护，减少占地面积;
8、电缆室空间充裕、连接多根电缆;
9、断路器室和电缆室可分别装加热器，防止凝露与腐蚀的发生。
典型应用案例

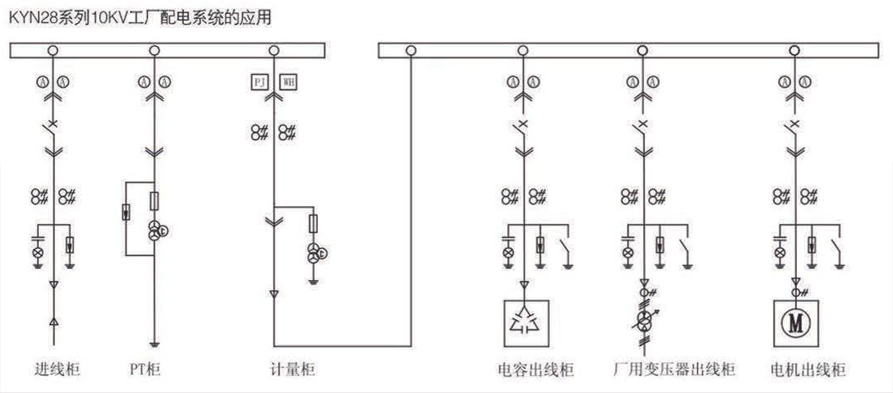

KYN28系列10KV工厂配电系统的应用
结构说明
开关柜框架由角钢焊接而成，面板及隔板均为薄钢板。- -次器件和二次器件相互隔离各成系统。正面有门、操作面板和防误机构，侧面有防护板相隔。开关柜正面右上方是断路器室门，右下方是电缆室门。中间隔板将开关柜内部分为上下两部分。上部分有断路器室。真空断路器、隔离开关操作机构等在断路器室内，电流互感器在中间隔板上;零序互感器等安装在电缆室内，断路器操作机构安装在柜体正面左下方。二次仪表及器件安装在仪表盘上和继电器室内。
上隔离开关关合与上”下门的开闭受控于程序锁，当隔离开关关合时，上下门打不开;当上下门打开时，隔离开关合不上。可装配国产的ZN63A- -12系列及进口真空断路器，适用性强，可靠性高。手车设工作、试验位置，各位置均有定位和显示装置，安全可靠。高可靠的连锁装置，完全满足“五防”要求。面门装有观察窗，可观察室内元件工作状态。

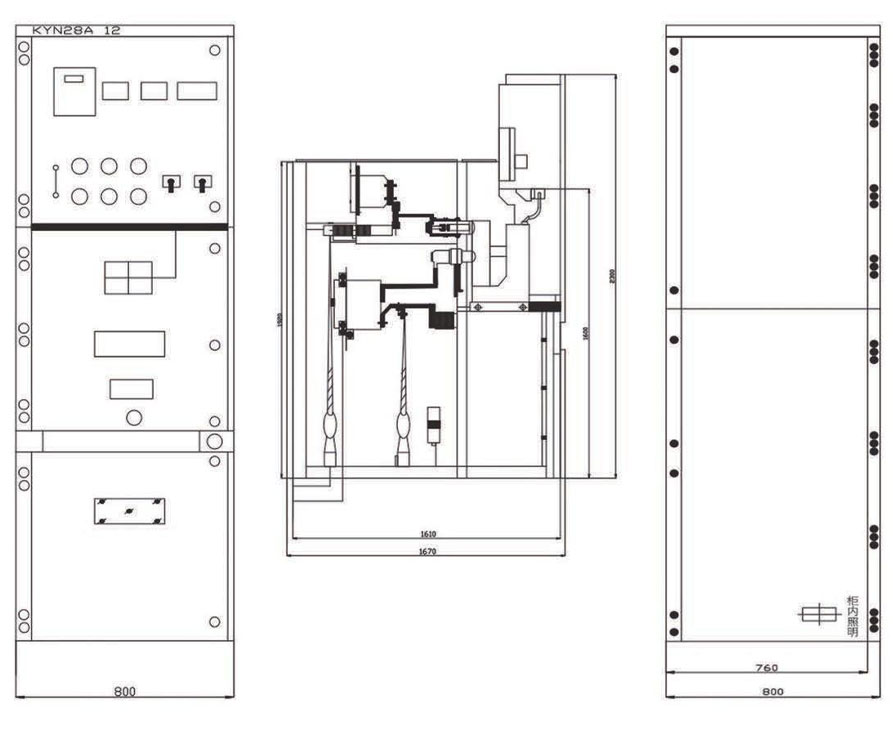

开关柜外形尺寸图
手车
手车骨架系用薄钢板经CNC机床加工后经铆、焊而成的。根据用途，手车可分为断路器手车、电压互感器手车、隔离手车、计量手车等，相同规格的手车能方便互换。手车在柜内有隔离位置、试验位置和工作位置，以保证手车处于以上位置时不能随便移动、而移动手车时必需解除联锁。
母线
母线从一-个开关柜引至另一开关柜， 通过分支母线和静触头盒固定。扁平的分支母线通过螺栓连接于静触头盒和主母线，不需要任何其它的线夹或绝缘子联接。当用户和工程特殊需要时，母线排上的联接螺栓可用绝缘端帽封装。在母线穿越开关柜隔板时，用母线套管固定。如果出现内部故障电弧，能限制事故蔓延到邻柜，并能保障母线的机械强度。继电器仪表室继电器仪表室用于安装各类继电器、仪表、信号指示、操作开关等元器件。此外可根据用户要求在仪表室顶部增加小母线室，可敷设十六路控制小母线。
泄压装置
在手车室、母线室、电缆室的上方设有泄压装置，当断路器或主母线、电缆室内发生内部故障电弧时，伴随电弧的出现，开关柜内部气压上升，达到- -定的压力后，顶部装置的压力释放金属板将被自动打开，释放压力和排泄气体，以确保操作人员和开关柜安全。
锁扣结构
中门与柜体之间的联锁采用锁扣结构，并配以提升机构，使中门开启更为方便，当中门处于关闭状态时，其与柜体的连
接强度更好，增强了有效抗击内部燃弧故障的能力。
开关柜的安装
1、开关柜的安装尺寸与基础安装尺寸见下图。
2、柜体单列时，柜前走廊以2.5米为宜。双列布工时，柜前操作走廊以3米为宜。
3、按工程需要与图纸标明，将开关柜连至他们特定的位置，如果一排较长的开关柜排列(为10台以上)，拼柜工作应从中部开始。
4、当开关柜已完全组合(拼接)好时，可用M12地脚螺栓将其与基础构架相联或用电焊与基础焊牢。

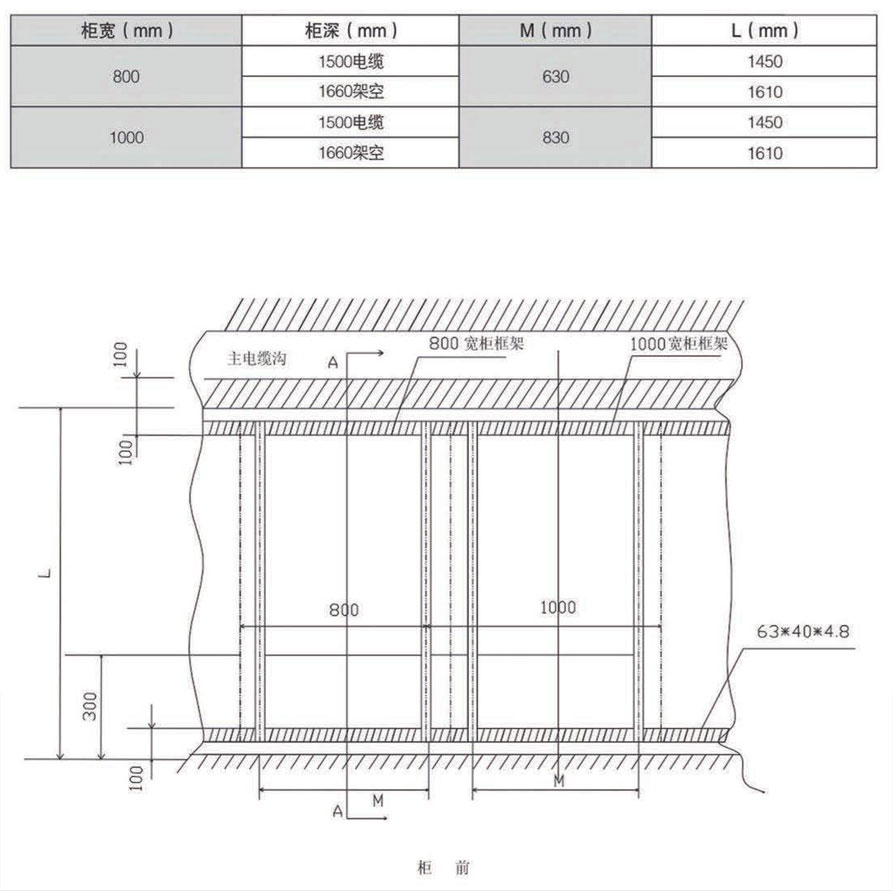

开关柜安装基础示意图
运输与存放
开关柜在运输与存放过程中注意以下几点:
1、不许倾翻、倒置和遭受剧烈震动、防止靠近火源;
2、应防止淋雨以免产品受潮;
3、不得随意拆卸产品及零部件。
维护和检修
1、应保持配电间及柜体的干燥，清洁无杂物;
2、真空断路器每操作1000次或隔六个月必须检查一次，观察超行程量，出现问题及时调整;
3、操作机构等器件活动部位应有干净的润滑油;断路器如短路跳闸必须对主触头进行性能检查检测后方可投入使用;
4、开关柜运行参数不得超过铭牌指定值;
5、正常情况下真空断路器开合时发出蓝色光或白色光，如发出黄色光表明真空稍有泄漏，如发出红色光表明真空泄漏严重禁止使用。
文件、资料
产品成套提供下列文件:
1、产品合格证;
2、产品装箱单;
3、产品出厂试验报告;
4、产品使用说明书;
5、设备清单;
6、二次接线图;
7、出厂产品按供货目录及设备表供应;
8、 中置手车操作摇把，接地开关操作手柄及中置手车转运车(合同台量10台以下，每5台配- -套， 超过10台，每增加10台，加1套)。
订货须知
订货时用户须提供下列资料:
1、主接线方案图;
2、二次回路接线原理图，端子排列图，如端子无排列图时，按制造厂规定;
3、开关柜内的电器元件的型号、规格、数量。
