概述

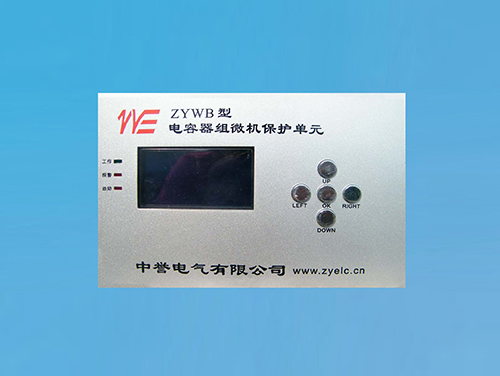

SYWB型电容器组微机保护单元是针对无功自动补偿装置的专用产品。该产品外形美观，保护功能齐全，操作简单方便，全中文显示；软件系统采用嵌入式系统设计，可靠性高，响应速度快；由于采用高精度测量芯片，因而测量精确可靠，控制精度高，完全能取代传统的继电保护。
保护功能
二段延时不平衡电压保护，一段无时限速断不平衡电压保护
二段延时过流保护，一段无时限速断过流保护
保护时间整定范围0-5S
技术性能
工作电源:86-256VAC
电压输入：开口三角电压
电流输入:A、C相差电流
频率：50HZ
电容控制输出：5A 250VAC
报警继电器输出：5A 250VAC
精度测量： 电压≤0.5%; 电流≤0.5%
微机保护单元动态响应时间小于30ms
工作环境
环境温度: ﹣25℃～﹢60℃
相对湿度: ＜85%﹙25℃﹚
海拔：≤2000m
室内安装、无导电尘埃、无蒸汽、无爆炸、无腐蚀性气体、无较强震动
机械特性
外形尺寸：198mm×132mm×70mm﹙长×宽×高﹚
开孔尺寸：192mm×126mm﹙长×宽﹚
安装方式：将微机保护单元装入装置面板开孔槽内，紧固螺钉经微机保护单元固定在装置面板上。
