产品简介
MNS是本公司从ABB引进的最先进的低压开关柜技术，是ABB全球化的标准，MNS在全球已有40年的历史，MNS产品不断升级，本公司引进的MNS3.0是最新技术，它具有运行更可靠、结构更紧凑、操作维护更方便、完善的智能化系统等特点，适用于所有发电、配电和电力使用的场合，如:电力系统、石油化工、公用事业、建筑物、住宅、污水处理、船舶、钻井平台及工矿企业等。
本装置符合GB7251.1《低压成套开关设备》及JB/T9961《低压抽出式成套开关设备》国家专业标准、并符合IEC439-1、VDE0660第五部分等国际专业标准。
技术参数
1、周围空气温度不高于+40C,并且24h内其平均温度不高于+35C,周围空气温度不低于-5°C。
2、大气条件:空气清洁，相对湿度在最高温度为+40C时不超过50%,在较低温度时允许有较高的相对湿度，例如+209C时为90%。
3、没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。
4、开关柜适应于以下温度的运输和储存过程: - -25°C~ +55C,在短时间内(不超过24h )不超过+70°C。
5、如果上述使用条件不能满足时，应由用户和制造厂协商解决。
6、当本装置使用于海上石油钻采平台和核电站时，应另行签订技术协议。
产品优势
1、MNS型低压开关柜的基本柜架为组合式装配结构，柜架的全部结构件都经过镀锌处理，通过自攻锁紧或8.8级螺钉紧固互相连接成基本柜架。
2、PC柜分成四个隔室:水平母线室，功能单元隔室，电缆隔室,控制回路隔室，抽出式MCC柜分成三个隔室:水平母线室，功能单元隔室，电缆隔室。装置的各功能室相互隔离，各室的作用相对独立。
3、柜内安装的断路器均能在关门的状态下实现柜外手动操作，观察断路器的分合状态和根据操作机构与门的位置关系，判断断路器在试验位置还是在工作位置。
4、抽出式MCC有单面操作机构和双面操作两种机构。
5、抽出式MCC有五种标准尺寸的抽屉:分别为: 8E/4,8E/2,8E, 16E ,24E
6、五种标准尺寸的抽屉，一般有 16个二次隔离触头引出，如果需要，除8E/4外， 其他四种抽屉可增加到32个。
7、通过机械联锁装置的操作程序，只有当主回路和辅助回路全部断开的状态下才能移动抽屉，机械联锁装置使抽屉具有移动位置、分断位置和分离位置，并用相应的符号标志出来。
8、水平主母线采用安装于柜后独立的母线隔室中，它有两个可选择的安装位置，即柜高的1/3或2/3处， 母线可按需要装于上部或下部。
9、电缆隔室可使电缆上下进出均十分方便。 基本技术参数

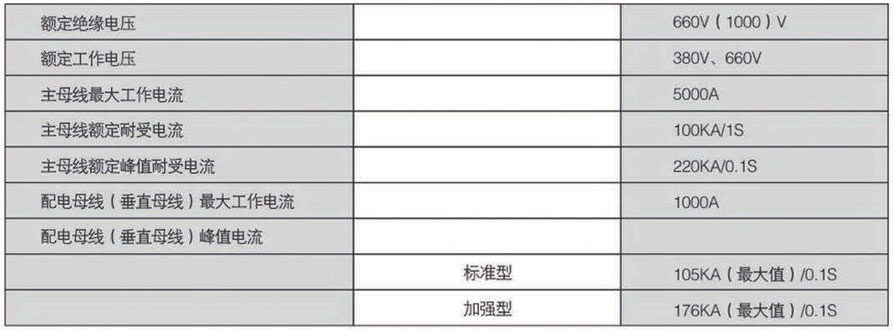

一、电气性能
%20-%20%E7%9B%9B%E8%AA%89%E7%94%B5%E6%B0%94%E8%82%A1%E4%BB%BD%E6%9C%89%E9%99%90%E5%85%AC%E5%8F%B8(%E8%BF%9C%E9%94%80%E9%A6%99%E6%B8%AF%EF%BC%8C%E6%BE%B3%E9%97%A8%EF%BC%8C%E5%8F%B0%E6%B9%BE,%E5%8C%97%E4%BA%AC,%E6%B2%B3%E5%8C%97,%E6%89%BF%E5%BE%B7)_files/20210909170425_5776.jpg)
二、防护等级
符合IEC529、DIN40050标准
IP30对大于φ 2.5mm固体防护
IP40对大于φ 1.0mm固体防护
IP54对尘埃和任意方向喷溅作防护
(订购IP54防护等级时应与制造厂协商)
典型运用案例
%20-%20%E7%9B%9B%E8%AA%89%E7%94%B5%E6%B0%94%E8%82%A1%E4%BB%BD%E6%9C%89%E9%99%90%E5%85%AC%E5%8F%B8(%E8%BF%9C%E9%94%80%E9%A6%99%E6%B8%AF%EF%BC%8C%E6%BE%B3%E9%97%A8%EF%BC%8C%E5%8F%B0%E6%B9%BE,%E5%8C%97%E4%BA%AC,%E6%B2%B3%E5%8C%97,%E6%89%BF%E5%BE%B7)_files/20210909170509_8354.jpg)
柜体结构
开关柜柜体基本结构是由C型型材装配组成。C型材是以E=25mm为模数安装孔的钢板弯制而成。全部柜架及内层隔板都作镀锌纯化处理。四周门板，侧板则作高压静电喷塑。柜体基本尺寸见图2,表1、表2。
1、动力配电中心柜(PC) :可采用Emax，MT ,3WN,AH,ME系列等断路器。
2、电动机控制中心柜(MCC) :由大小抽屉组装而成，各回路主开关采用高分断塑壳式断路器或旋转式带熔断器的负荷开关。功率因数自动补偿柜(带有手动、自动及远程功率因数补偿装置)
%20-%20%E7%9B%9B%E8%AA%89%E7%94%B5%E6%B0%94%E8%82%A1%E4%BB%BD%E6%9C%89%E9%99%90%E5%85%AC%E5%8F%B8(%E8%BF%9C%E9%94%80%E9%A6%99%E6%B8%AF%EF%BC%8C%E6%BE%B3%E9%97%A8%EF%BC%8C%E5%8F%B0%E6%B9%BE,%E5%8C%97%E4%BA%AC,%E6%B2%B3%E5%8C%97,%E6%89%BF%E5%BE%B7)_files/20210909171120_1211.jpg)

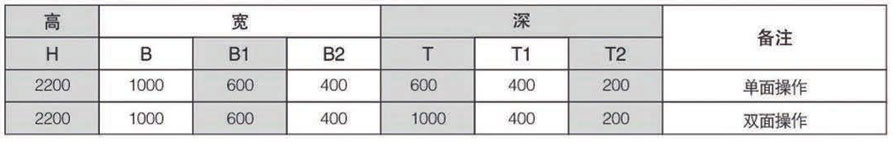

B、电动机控制中心(MCC )柜
%20-%20%E7%9B%9B%E8%AA%89%E7%94%B5%E6%B0%94%E8%82%A1%E4%BB%BD%E6%9C%89%E9%99%90%E5%85%AC%E5%8F%B8(%E8%BF%9C%E9%94%80%E9%A6%99%E6%B8%AF%EF%BC%8C%E6%BE%B3%E9%97%A8%EF%BC%8C%E5%8F%B0%E6%B9%BE,%E5%8C%97%E4%BA%AC,%E6%B2%B3%E5%8C%97,%E6%89%BF%E5%BE%B7)_files/20210909171822_1303.jpg)

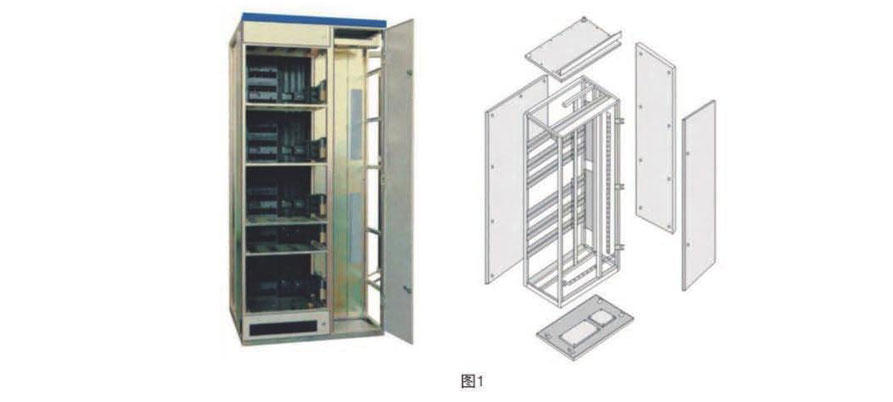

C、型型材组成的柜架结构(图1)
%20-%20%E7%9B%9B%E8%AA%89%E7%94%B5%E6%B0%94%E8%82%A1%E4%BB%BD%E6%9C%89%E9%99%90%E5%85%AC%E5%8F%B8(%E8%BF%9C%E9%94%80%E9%A6%99%E6%B8%AF%EF%BC%8C%E6%BE%B3%E9%97%A8%EF%BC%8C%E5%8F%B0%E6%B9%BE,%E5%8C%97%E4%BA%AC,%E6%B2%B3%E5%8C%97,%E6%89%BF%E5%BE%B7)_files/20210909171831_3027.jpg)
%20-%20%E7%9B%9B%E8%AA%89%E7%94%B5%E6%B0%94%E8%82%A1%E4%BB%BD%E6%9C%89%E9%99%90%E5%85%AC%E5%8F%B8(%E8%BF%9C%E9%94%80%E9%A6%99%E6%B8%AF%EF%BC%8C%E6%BE%B3%E9%97%A8%EF%BC%8C%E5%8F%B0%E6%B9%BE,%E5%8C%97%E4%BA%AC,%E6%B2%B3%E5%8C%97,%E6%89%BF%E5%BE%B7)_files/20210909172005_3008.jpg)
抽屉类型
有五种标准尺寸,都是以8E ( 200m )高度为基准: :
1、8E/4: 在8E高度空间组装4个抽屉单元。
2、8E/2: 在8E高度空间组装2个抽屉单元。
3、8E:在8E高度空间组装1个抽屉单元。
4、16E: 在16E ( 400m )高度空间组装1个抽屉单元。
5、24E:在24E ( 600m )高度空间组装1个抽屉单元。

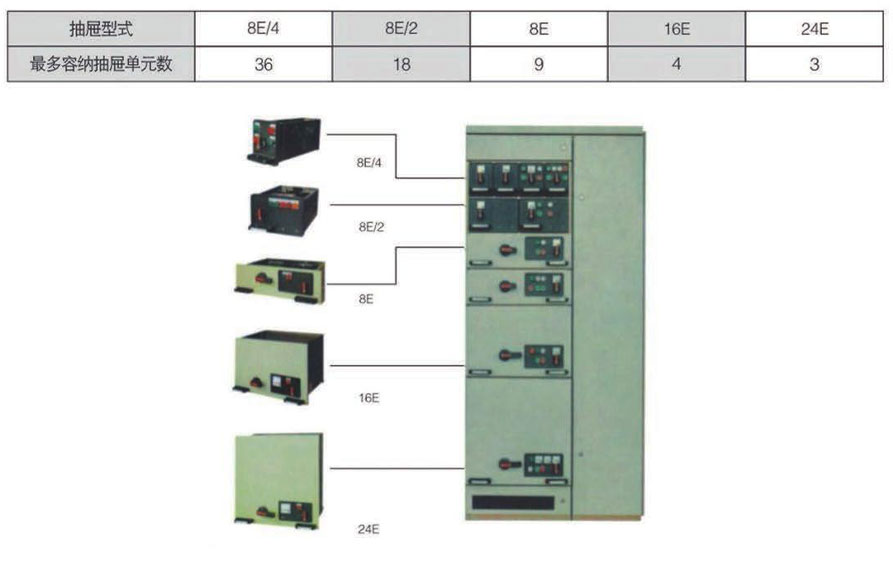

五种抽屉单元可在一个柜体中作单一 -组装， 也可用作混合组装。一一个柜体中作单一-组装时最多 容纳抽屉单元数见下表。
%20-%20%E7%9B%9B%E8%AA%89%E7%94%B5%E6%B0%94%E8%82%A1%E4%BB%BD%E6%9C%89%E9%99%90%E5%85%AC%E5%8F%B8(%E8%BF%9C%E9%94%80%E9%A6%99%E6%B8%AF%EF%BC%8C%E6%BE%B3%E9%97%A8%EF%BC%8C%E5%8F%B0%E6%B9%BE,%E5%8C%97%E4%BA%AC,%E6%B2%B3%E5%8C%97,%E6%89%BF%E5%BE%B7)_files/20210909172310_0016.jpg)

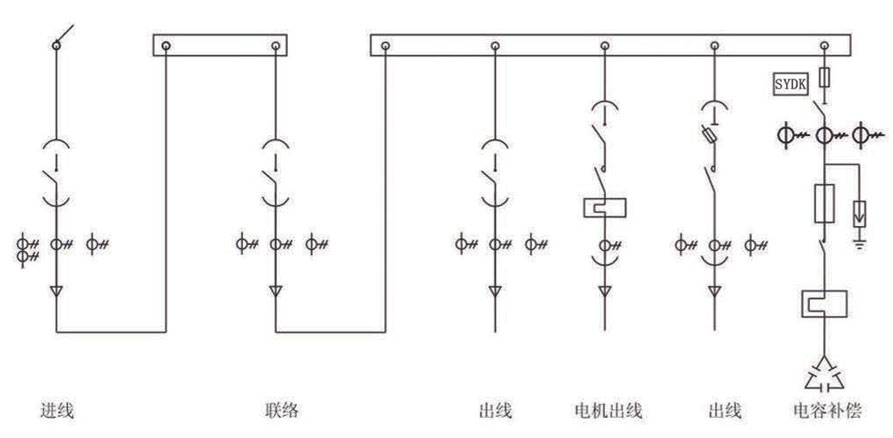

一次方案的排列组合
1、功能单元隔室的总高为72E。
2、在同- -台装置中，功能单元的一般排列规律是:小功能单元在上、大功能单元在下。
3、8E/4抽屉为4个组成一-个8E安装单元， 8E/2抽屉为2个组成一-个8E安装单元，或2个8E/4抽屉和1个8E/2抽屉组成一一个8E安装单元。
4、方案中所画的电流互感器为本方案中最多安装数量，在实际使用中，可按系统需要减少或不装。
5、装置的深度有600mm ( MCC单面操作柜)和1000mm (PC和MCC双面操作柜)二种，推荐PC和MCC分开排列使用。当使用分断式功能板时，可允许PC和MCC混合装配在同一台柜中。
6、当PC与MCC二种装置相邻排列时，则:
(1)当MCC双面柜(或600深度的MCC单面柜)与PC柜相邻排列时，在二柜之间必须加转接柜(其宽度为400mm)。
(2)将单面操作的MCC加深到1000mm时，则可以不加转接柜。
安装、使用、维修
1、安装参考图见图7。
2、当装置运抵目的地后，首先应检查包装箱是否完整，若装置不立即安装，应存放在干燥清洁之处。
3、装置推荐为离墙安装式，也可以靠墙安装，安装基础平面要求平整，基础槽钢水平误差为1/1000，总长偏差3mm。

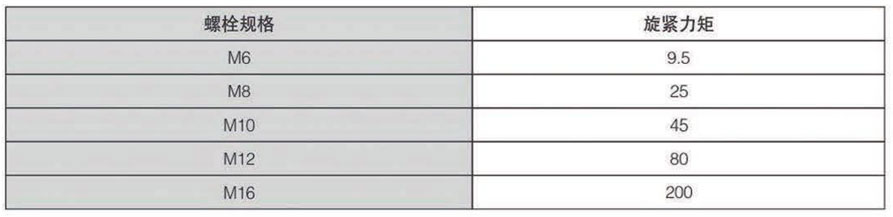

4、所有导电部分的螺栓固定方式推荐使用8级和张紧垫圈，其旋紧力矩推荐值见下表。
5、MCC方案附件供应的电缆头护套和一-定数量的二次回路用的铜接头。( 为适应铜接头的冷压加工，二次电缆推荐使用多芯软线)
6、接好电缆后，装置底部应封闭，以防止小动物爬入柜内造成短路事故。
7、装置在安装或调整后，在投入运行前，需进行下列各项检查和试验:
(1)检查装置内安装的电器设备和控制接线是否符合工厂的图纸要求。
(2)用手动操作各种开关，应操作灵活，无异常和卡滞现象。
(3)检查机械联锁机构，电气联锁装置的动作是否正确可靠，应符合系统要求。
(4)检查主电路和控制回路的绝缘电阻是否符合规定要求。
%20-%20%E7%9B%9B%E8%AA%89%E7%94%B5%E6%B0%94%E8%82%A1%E4%BB%BD%E6%9C%89%E9%99%90%E5%85%AC%E5%8F%B8(%E8%BF%9C%E9%94%80%E9%A6%99%E6%B8%AF%EF%BC%8C%E6%BE%B3%E9%97%A8%EF%BC%8C%E5%8F%B0%E6%B9%BE,%E5%8C%97%E4%BA%AC,%E6%B2%B3%E5%8C%97,%E6%89%BF%E5%BE%B7)_files/20210909172849_8161.jpg)
(5)检查装置内所安装的电气设备接触是否良好，是否符合该电器本身的技术条件。
(6)检查装置内部有无异物及各部件的安装螺钉是否有松动现象出现。
8、抽出式MCC操作须知:
(1)抽屉底部正确进入导向件后，才能向柜内推动，否则将会发生损坏抽屉或拉不出等不良现象。
(2) 8E/4和8E/2抽屉面板上的符号标志和作用见图4，图中从分断位置“O”到工作位置“I"箭头表示为:先将操作手柄向里推进后再将手柄从“O”旋转到“I” 即可，返回时不须推动，只要将手柄"I”旋向“O”，放手后，手柄自动弹出。
(3) 8E- -24E抽屉面板上的符号标志和作用见图5，当手柄到达工作位置时，机构对主开关解除机械闭锁，这时主开关可以合闸和分闸操作，但是，当主开关合闸后，联锁机构的手柄就不能操作。在符合标志的右下角门上有一-塑料小盖，这是门的解锁机构，操作过程如下:当抽屉在工作位置时，如果要开门，则先将小盖拔出，然后用螺丝刀插入孔内向下移动锁扣即可开门，开门后务必将塑料小盖盖上，否则将破坏原有的防护等级。
装置的运输和存放
1、装置不许倾翻和遭受剧烈震动。
2、装置在拆箱后吊装时应使用运输角板，二根钢丝绳的夹角应≤120°，如用铲车，滚棍或撬棒均不允许直接在装置的底架上进行。
3、装置在安装就位时如要小距离移动位置，则可在底架的四个角上撬动。
4、在装置内不许随意拆卸电器产品和零部件。

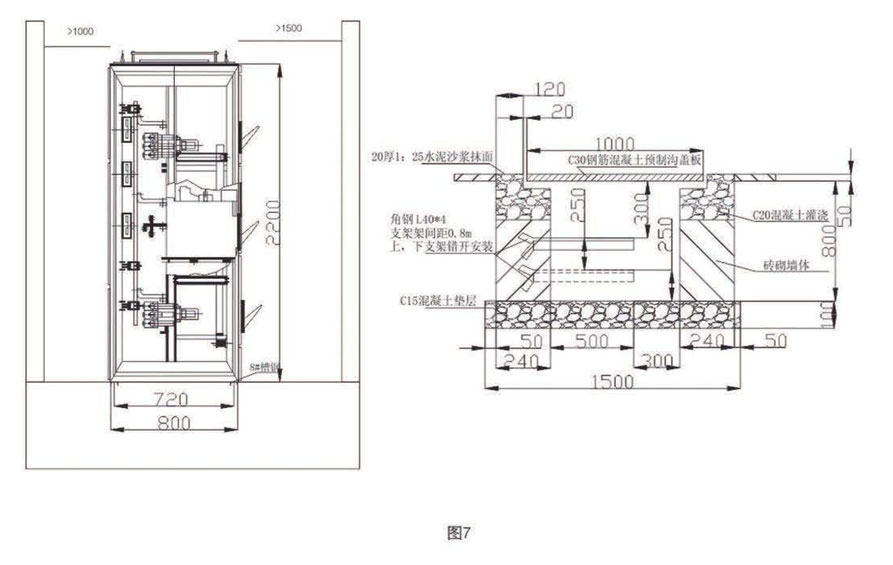

5、应防止雨淋受潮，环境温度按本样本的有关规定。产品的成套性开关柜附有装箱单，产品合格证，产品使用说明书及必要的图纸，随机附件有]钥匙以及根据配套清单所提供的备品备件等。柜体尺寸图和安装示意图(图7 )
%20-%20%E7%9B%9B%E8%AA%89%E7%94%B5%E6%B0%94%E8%82%A1%E4%BB%BD%E6%9C%89%E9%99%90%E5%85%AC%E5%8F%B8(%E8%BF%9C%E9%94%80%E9%A6%99%E6%B8%AF%EF%BC%8C%E6%BE%B3%E9%97%A8%EF%BC%8C%E5%8F%B0%E6%B9%BE,%E5%8C%97%E4%BA%AC,%E6%B2%B3%E5%8C%97,%E6%89%BF%E5%BE%B7)_files/20210909175355_1310.jpg)
订货须知
1、产品的全型号包括主电路方案号和辅助电路方案号;
2、主电路系统组合顺序图;
3、辅助电路电气原理图;
4、柜内元器件清单;
5、电路中电压、电流、时间等整定参数;
6、与产品正常使用不符的其它特殊要求。
开关柜类型

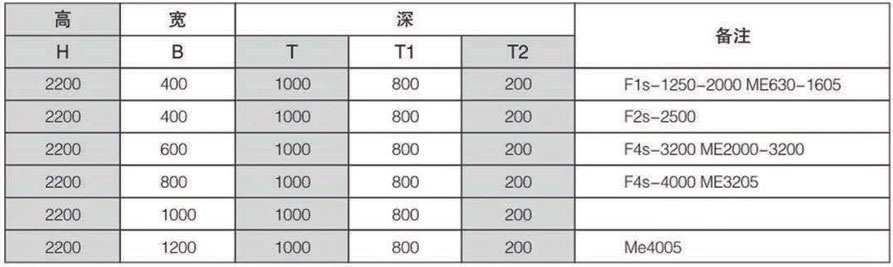

A、动力配电中心(PC)柜
%20-%20%E7%9B%9B%E8%AA%89%E7%94%B5%E6%B0%94%E8%82%A1%E4%BB%BD%E6%9C%89%E9%99%90%E5%85%AC%E5%8F%B8(%E8%BF%9C%E9%94%80%E9%A6%99%E6%B8%AF%EF%BC%8C%E6%BE%B3%E9%97%A8%EF%BC%8C%E5%8F%B0%E6%B9%BE,%E5%8C%97%E4%BA%AC,%E6%B2%B3%E5%8C%97,%E6%89%BF%E5%BE%B7)_files/20210909173614_9635.jpg)
