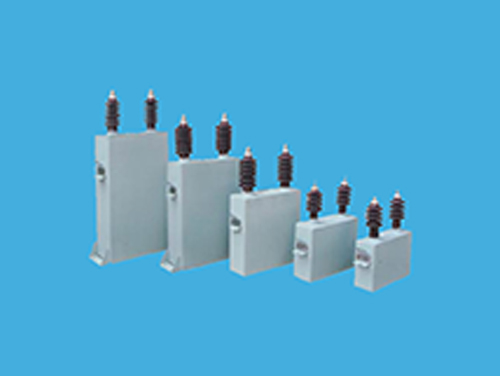

YBFM型高压并联电容器主要用于工频（50HZ或60HZ）1千伏及以上交流电力系统中，提高功率因子，改善电网充分发电、供电设备的效率。
型号意义如下：
1.1系列代号B:表示并联电容器 A:表示滤波电容器
1.2液体介质代号F:代表二芳基乙烷 A:表示苄基甲苯（适合寒冷低温地区）
1.3固体介质代号M:表示全膜介质。
1.4设计代号R:表示放电电阻 r:表示内熔丝 H:表示集合式
1.5第一特征代号（额定电压）：表示额定电压kV
1.6第二特征代号（额定容量）：表示额定容量kvar
1.7第三特征代号（相数）1：代表单相， 3：代表三相
1.8尾号W：表示户外式（无尾注号表示户内式），h：表示横放，G：表示高原型
2主要性能描述
2.1电容器安装运行地区环境温度范围， -45℃~55℃、海拔高度不超过2000米。对安装地点海拔高度超过2000米的电容器，订货时应特别加以说明。
2.2电容器极间介质应能承受下列二中试验电压之一，历时10秒。
a.工频交流电压：Ut(～)=2.15Un
b.直流电压Ut(-)=4.3Un
2.3电容器端子与外壳的绝缘水平应能承受下表所列的试验电压。
|
绝缘等级（kV） |
电容器 额定电压 （kV） |
绝缘水平（Kv） |
||
|
工频试验电压，min |
雷电冲击试验电压 |
|||
|
一般 |
淋雨 |
1.2～5/50μs、峰值 |
||
|
3 |
3.15 |
25 |
18 |
40 |
|
6 |
6.6/√3，6.3 |
30 |
23 |
60 |
|
10 |
10.5，11，6.6/√3 |
42 |
30 |
75 |
|
20 |
19，20 |
65 |
50 |
125 |
2.4电容器具有下表所示的工频稳态过电压能力
|
工频过电压 |
最大持续时间 |
说明 |
|
1.10Un |
每24小时中8小时 |
指长期工作电压的最高值应不超过1.10Un |
|
1.15Un |
每24小时中30分钟 |
系统电压调整与波动 |
|
1.20Un |
5分钟 |
轻负荷时电压升高 |
|
1.30Un |
1分钟 |
轻负荷时电压升高 |
注：为了延长电容器的使用寿命，电容器应经常维持在额定电压下运行。
2.5电容器能承受第一个峰值不超过2.2Un持续1/2周期的过渡过电压。
2.6电容器允许在由于电压升高及高次谐波造成的有效值为1.31Un的稳定过电流下运行，对于电容器具有最大正偏差的电容器，这个过电流允许达到1.43Un。
2.7电容器的实测电容值与额定值之差不超过额定值的0～+3%，三相电容器中任何两线路端子间测得最大值与最小电容值之比应不大于1.06。
2.8电容器在工频额定电压下，温度为20℃时的损耗角正切值（tgδ）≤0.0003
注:内部装有放电电阻或熔丝的电容器,<, /SPAN>其损耗角正切值允许增加0.0001
2.9内置放电电阻的电容器,与电源断开后,能在5秒内由额
